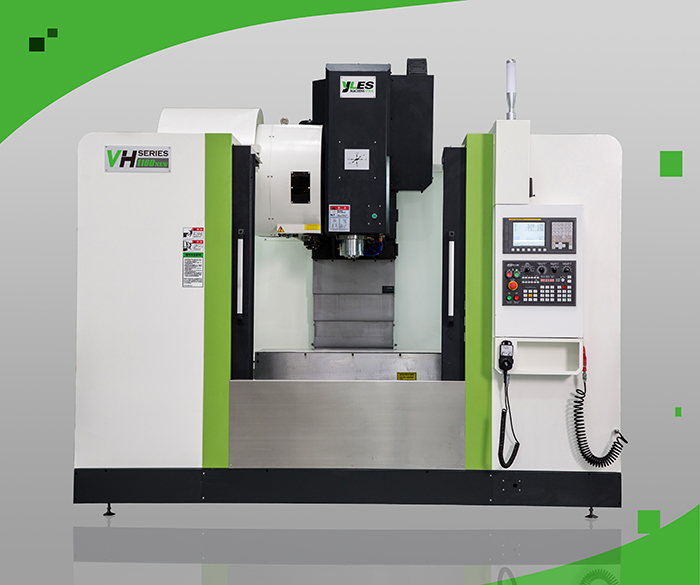

cnc加工中心怎么选?雅力士精机教您

发布时间:2019-10-18 浏览次数:73次

 cnc加工中心是一种综合加工能力强的数控加工机床。它集铣、镗、钻、攻螺纹和切螺纹等功能于一体,具有多种工艺手段。cnc加工中心设有刀库,存放不同数量的各种刀具或检具,在加工过程中由程序自动选择或更换。与同一类数控机床相比,该加工中心结构更加复杂,控制系统功能更加强大。其控制功能至少可以实现三轴联动控制,实现刀具运动的直线插补和圆弧插补。加工中心还具有不同的辅助功能,如:各种加工固定周期、刀具半径自动补偿、刀具长度自动补偿、刀具损坏报警、刀具寿命管理、过载过行程自动保护、螺距误差补偿、螺隙补偿,自动故障诊断、工作过程图形显示、人机对话、工件在线检测、离线编程等,首先根据所需的精度、工作台尺寸、行程和刀库容量确定机床厂的机床型号。

一,加工中心类型的选择

1)立式加工中心是单工位(单面)加工工件的最佳选择。

2)加工两个或两个以上工作位置(双面)或孔、面周围呈放射状排列的工件,应选用卧式加工中心。

3)要求工件位置精度高,采用卧式加工中心,一次装夹不能完成多位置加工时,应选用五面加工中心。

4)当工件尺寸较大,一般立柱加工中心工作范围不足时,应选用龙门加工中心。

二、加工中心规格的选择

1)选择工作台的尺寸,保证工件能顺利夹持在工作台上,加工尺寸必须在每个坐标行程内。此外,还需要考虑换刀空间坐标干涉区的约束。

2)加工范围的选择应考虑加工中心的坐标行程、主轴端面与工作台中心的最大和最小距离、主轴中心与工作台中心的最大和最小距离。另外,工件和夹具的总重量不应大于工作台的额定载荷,工件的运动轨迹不应干扰机床的防护罩,换刀不应与工件碰撞等。

3)机床主轴功率和扭矩主轴电机功率的选择反映了整机的切削效率,也反映了整机的切削刚度。

三、加工中心精度的选择

根据零件关键零件的加工精度,选择机床的精度等级。加工中心按精度可分为普通型和精密型。同时要注意的是,加工精度和机床精度是两个不同的概念。加工精度是包括机床在内的整个加工系统各种因素的总和。这些因素包括机床、夹具、刀具、切削参数、加工余量、加工材料、加工过程中产生的切削力、切削热、冷却和润滑条件等。

用户根据工件的加工精度,选择相应精度等级的机床和批量生产的零件。实际加工误差值可为定位精度的1.5-2倍。根据经验,选择加工中心误差值为零件误差值的0.5-0.65倍是合理的。

四、刀库容量的选择

同一规格的加工中心通常有2-3种不同容量的刀库。当选择刀库容量时,所需数量根据待加工工件的工艺分析结果确定,刀库容量通常根据一次装夹一个零件所需的刀具数量确定。根据统计结果,立式加工中心选用20号刀库,卧式加工中心选用40号刀库。用于fmsfms的加工中心应配备大容量刀库,甚至可更换刀库。

五、cnc加工中心及附件的选择

在选择加工中心时,除提供基本功能和基本体外,还提供用户根据自身要求选择的功能和附件。配件的选择应该是长期的和普遍的。

六、冷却功能选择

冷却方式有:大流量喷雾冷却、刀具内冷却装置、空气雾冷却等,根据工件和刀具的实际情况选择。

雅力士精机是从事cnc加工中心生产的专业性公司,自成立以来,已为市场提供近5000台的高性能高性价比的数控机床,欢迎您来厂考察合作。
